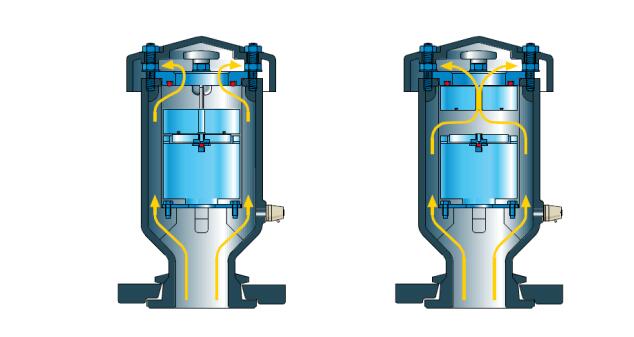

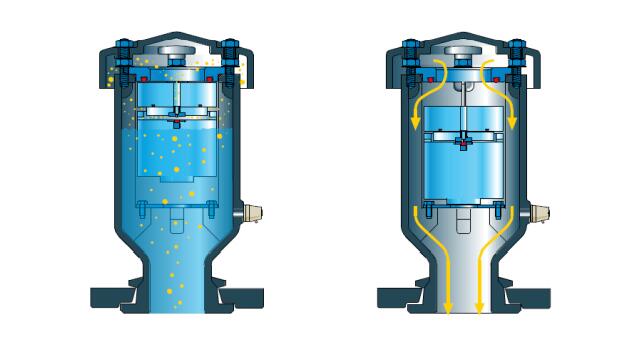

一、閥門外觀以及結構簡圖

二、結構以及性能特點

★同樣具備FOX-3F型的低壓進排氣以及高壓微量排氣三部分功能；

★內置的，在原FOX-3F型基礎上增加的緩沖盤片可以在排出的氣體流速達到危險值之前浮起，關于主要排氣孔道，使得排氣速度得以控制，空氣閥以前管道系統得在安全平穩地運行；

★緩沖盤片不影響空氣閥的進氣量；

★緩沖盤片的結構得以良好的計算，并與主要的兩個浮筒協同工作，并不增加閥門體積；

★緩沖盤片具有相同的良好的平面密封

三、進排氣性能曲線

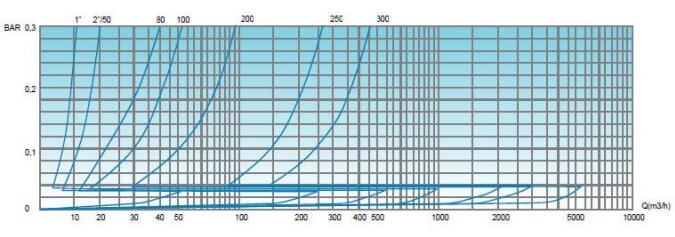

★增加緩沖盤片之后的排氣量曲線

★進氣曲線與FOX-3F型普通空氣閥相同

★高壓微量排氣曲與FOX-3F型排氣量相同

四、 空氣閥尺寸與FOX-3F型空氣閥相同

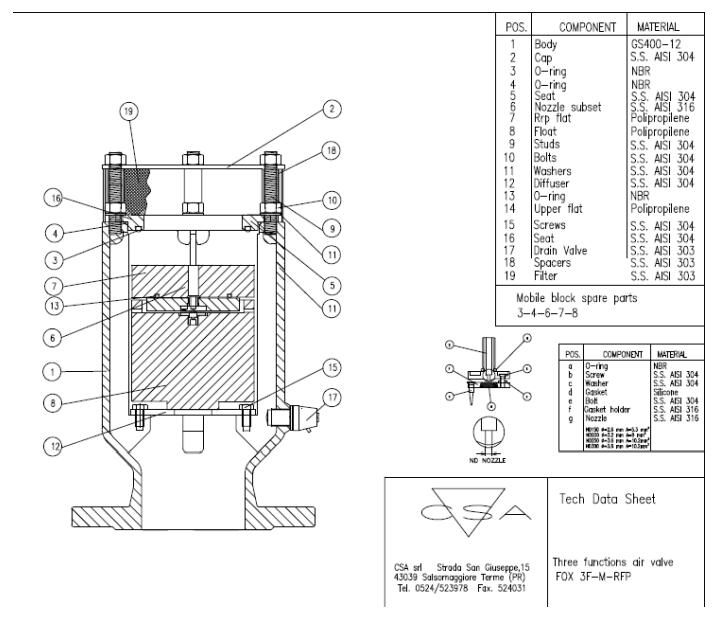

五、空氣閥內部配件圖
