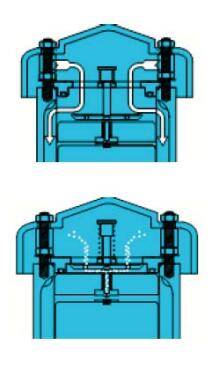

一、防水錘型空氣閥外觀結構簡圖：

二、功能描述

★具有普通空氣閥的低壓進排氣以及高壓微量排氣功能；

★同時具有防水錘功能，即：保證在管線出現水柱拉斷時的負壓工況下，迅速大量進氣，以避免負壓的產生；而當隨后出現的水柱彌合工況時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。

★延緩排氣的功能與實際盤片的有效孔徑，均得以試驗測量，并在實踐當中應用，同時作為水錘分析的邊界條件得以普遍應用。

★這是一款唯一真正解決管道當中起伏點出現“水柱拉斷”式水錘的有效解決方案。

三、 產品結構以及性能特點

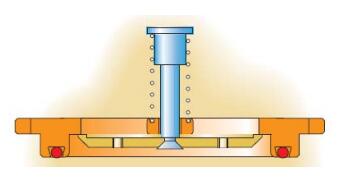

★防水錘盤片上有2個或多個小孔（可選），其孔徑以及進出氣量特性與數套水錘分析軟件相接，作為邊界條件廣泛地應用；

★真正的防水錘設計，采用主動關閉特性，即當進氣過程一旦結束，盤片便自行關閉，而不是被氣流所吹，解決了水錘計算理論上當中關閉的延時等不利條件，并在實踐當中證明優于非主動關閉的盤片特性。

★主要適用于管線當中起伏點受到“水柱拉斷”式水錘的解決，以及深井泵站的啟泵水錘的防護。

★結構簡單，更有效。

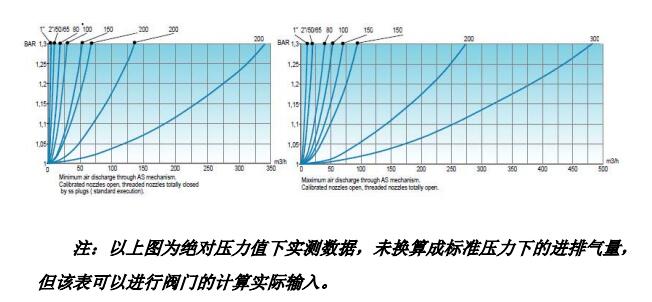

四、 進排氣曲線圖

★調節緩沖片不同工況下通過的不同排氣量

★閥門的進氣量與FOX-3F所述曲線一致，并未產生變化。

★管道系統運行時的微量排氣曲線與FOX-3F所述曲線一致。

五、閥門尺寸與上述FOX-3F型空氣閥相同

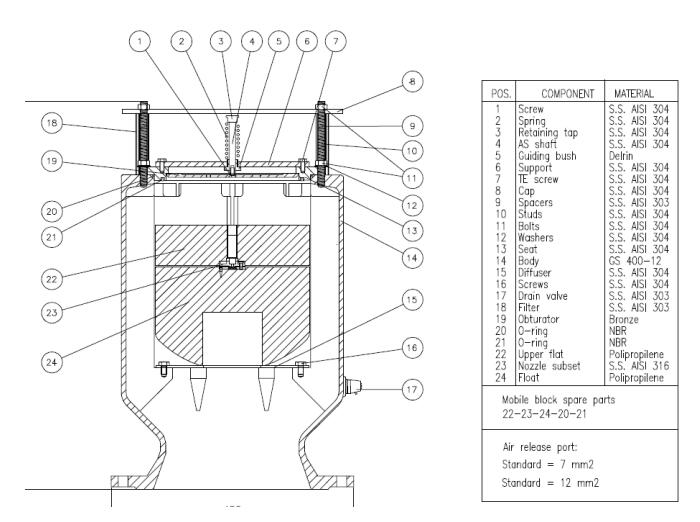

六、閥門內部結構示意
